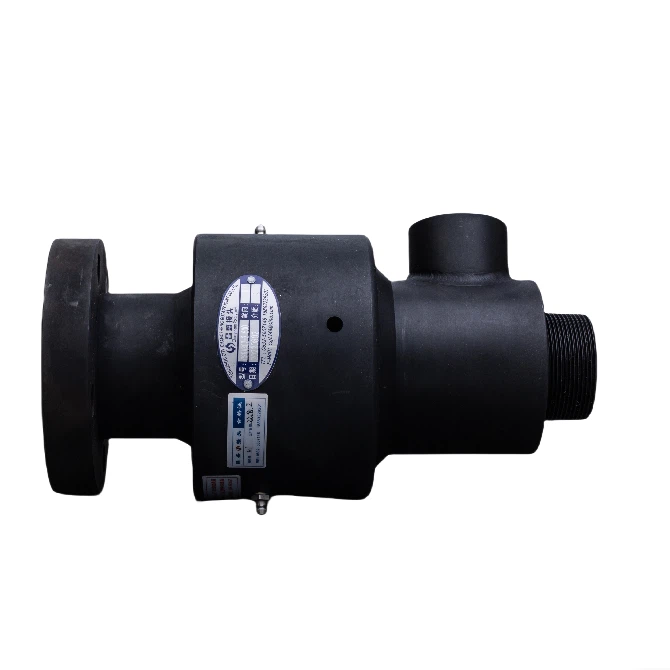

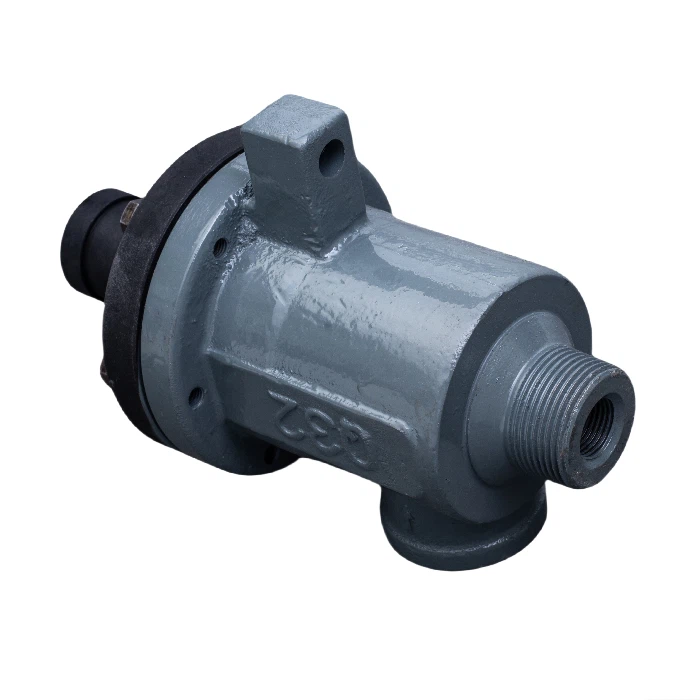

蒸気を伴う産業作業では、静止部品と回転部品の間で蒸気をシームレスに移動させるために、信頼性の高いロータリー ジョイントが不可欠です。経験豊富なサプライヤーとしてスチームロータリーユニオン、蒸気ロータリーユニオン、 そしてスチームスイベルジョイント, 私は適切に設置することの重要性を目の当たりにしました。このブログ投稿では、機器を最大限に活用できるように、蒸気用ロータリー ジョイントを取り付けるプロセスについて説明します。
インストール前の準備
インストール プロセスを開始する前に、インストールを確実に成功させるために実行する必要がある重要な手順がいくつかあります。
1. 検査
まず第一に、ロータリージョイントが到着したら徹底的に検査してください。へこみ、傷、部品の緩みなど、輸送中に目に見える損傷がないか確認してください。シール、ベアリング、接続ポートを含むすべてのコンポーネントが良好な状態であることを確認してください。問題に気づいた場合は、すぐにサプライヤーに連絡してください。
2. 互換性のチェック
ロータリー ジョイントが既存のシステムと互換性があることを確認してください。蒸気の圧力、温度、流量、装置の回転数などを考慮してください。ロータリー ジョイントの仕様は、性能の問題や潜在的な安全上の危険を防ぐために、アプリケーションの要件に一致する必要があります。
3. ツールを集める
インストールに必要なツールをすべて集めます。これには通常、レンチ、ドライバー、パイプ カッター、シーラント、測定ツールが含まれます。適切なツールを用意しておくと、取り付けプロセスがよりスムーズかつ効率的になります。
4. 接続ポイントを清掃する
ロータリー ジョイントが取り付けられる固定部分と回転部分の両方の接続ポイントを清掃します。適切なシールを確保し、漏れを防ぐために、汚れ、破片、または古いシーラントを取り除きます。
インストール手順
1. 位置決め
ロータリージョイントの正しい位置を決定します。保守・点検が容易な場所に設置してください。動作時に他の部品と干渉しないように、ジョイントの周囲に十分なクリアランスがあることを確認してください。
2. 固定部の取り付け
まず、ロータリー ジョイントの固定部分を固定機器の適切な位置に取り付けます。付属の取り付け穴と留め具を使用してしっかりと固定します。後で位置ずれの問題が発生しないように、固定部分が水平であり、正しく位置合わせされていることを確認してください。
3. 回転部の接続
次に、ロータリージョイントの回転部分を回転機器に接続します。これには、ジョイントの設計に応じて、カップリングまたは直接接続の使用が必要になる場合があります。接続がしっかりと確実に行われていること、およびジョイントの回転軸が機器の回転軸と一致していることを確認してください。
4. 封止
蒸気漏れを防ぐために、接続点に適切なシール剤を塗布してください。使用するシーラントの種類と適切な塗布方法については、メーカーの推奨に従ってください。シーラントは必ず均一に塗布し、過剰に塗布しないようにしてください。塗布しすぎると詰まりが発生したり、接合部の性能に影響を与える可能性があります。
5. 配管の設置
ロータリージョイントの入口ポートと出口ポートに蒸気配管を接続します。適切なパイプ継手を使用し、パイプのサイズと位置が適切であることを確認してください。漏れを防ぐため、フィッティングをしっかりと締めてください。
6. アライメントチェック
すべての接続が完了したら、ロータリージョイントの位置を再度確認してください。ダイヤルインジケーターまたはその他の位置合わせツールを使用して、回転部分が中心にあり、拘束や過度の振動がなくスムーズに回転することを確認します。
7. テスト
システムを本格的に稼働させる前に、圧力テストを実施してください。蒸気をシステムにゆっくりと導入し、圧力と温度を監視します。ロータリージョイントとその接続部の周囲に漏れの兆候がないか確認します。漏れを検出した場合は、ただちにシステムをシャットダウンし、必要な調整を行ってください。
設置後のメンテナンス
ロータリー ジョイントが設置され、テストが成功したら、その長期的な性能を確保するには定期的なメンテナンスが不可欠です。
1. 潤滑
ロータリー ジョイントに潤滑が必要な場合は、潤滑の種類と頻度に関するメーカーのガイドラインに従ってください。適切な潤滑により、ベアリングとシールの摩擦と摩耗が軽減され、ジョイントの寿命が延びます。
2. 検査
ロータリージョイントに摩耗、損傷、漏れの兆候がないか定期的に検査してください。シール、ベアリング、接続箇所に異常がないか確認してください。さらなる損傷を防ぐために、摩耗したコンポーネントはすぐに交換してください。
3. 清掃
ロータリージョイントを清潔に保ち、ゴミやゴミの蓄積を防ぎます。清潔な布または中性洗剤を使用して、ジョイントを定期的に拭きます。
4. モニタリング
蒸気の圧力、温度、流量などのロータリージョイントの性能を監視します。これらのパラメータに大きな変化がある場合は、関節またはシステムに問題があることを示している可能性があります。
トラブルシューティング
適切な設置とメンテナンスを行ったとしても、ロータリー ジョイントに問題が発生する可能性があります。ここでは、いくつかの一般的な問題とその考えられる解決策を示します。
1. 漏れ
ロータリージョイント周囲の蒸気漏れに気付いた場合は、まずシールを確認してください。磨耗しているか、不適切に取り付けられている可能性があります。必要に応じてシールを交換してください。また、接続部の締まり具合を確認し、緩みがないことを確認してください。
2. 過度の振動
過度の振動は、アライメントのずれ、ベアリングの磨耗、回転部品のアンバランスなどが原因で発生する可能性があります。ジョイントと回転機器の位置を確認してください。摩耗したベアリングを交換し、回転部分のバランスが適切に取れていることを確認します。
3. 流量の減少
流量の低下は、パイプまたはロータリージョイントの詰まりが原因である可能性があります。パイプを検査し、ゴミやスケールの蓄積を取り除きます。ロータリージョイントの内部通路にも詰まりがないか確認してください。
4. 高温
ロータリー ジョイントが通常よりも高い温度で動作している場合は、潤滑不足、過剰な摩擦、または冷却システムの問題が原因である可能性があります。潤滑レベルと冷却機構を確認し、必要な調整を行ってください。
結論
蒸気用ロータリー ジョイントの設置には、慎重な計画、適切な準備、正確な実行が必要です。このブログ投稿で概説されている手順に従うことで、ロータリー ジョイントの取り付けを成功させ、最適なパフォーマンスを保証できます。信頼されるサプライヤーとしてスチームロータリーユニオン、蒸気ロータリーユニオン、 そしてスチームスイベルジョイント、当社は高品質の製品と専門家のサポートを提供することに尽力しています。設置、メンテナンスについてご質問がある場合、または蒸気アプリケーション用のロータリー ジョイントの購入が必要な場合は、さらなる議論と調達についてお気軽にお問い合わせください。
参考文献
- メーカーによるロータリー ジョイントの設置および操作マニュアル。
- 蒸気システムとロータリー ジョイントの取り付けに関する業界規格とガイドライン。
